原材料進出存管理與損耗控制是混凝土攪拌站生產經營非常重要的環節，而料位測量就是原材料進出存管理與損耗控制基礎的管理手段。料位監控可以有效判斷各種物料的存量，提高生產配料效率，連續和實時的料位測量可避免頻繁的人工測量，從而減少工作強度與安全風險；另外，準確的料位監測還可以有效防止爆倉事故，減少環境污染，為青山綠水保駕護航。

貼片式料位計

▼

美國Kistler-Morse公司推出的貼片式料位計即克服了接觸式料位計的弊端，又結合了非接觸料位計和稱重模塊的優勢。它直接安裝在料罐的支撐腿或者支撐橫梁上，具有溫漂小，幾乎無零漂、長期穩定性好等性能優勢；安裝維護非常方便，可以做到一次安裝終身免維護；其次，它又像稱重傳感器一樣，可實現穩定的連續的物料質量輸出，完全避免了虛假測量的可能性。最后，客戶可通過當前主流的通訊協議或?qū)⒉杉臄?shù)據遠傳至客戶的中控系統，幫助客戶足不出戶就可準確監控料位，并進行零點或滿量程的校準，可為客戶降低勞動強度和節省維護成本，既可實現補料過程的智能化管理，實現節能減排；亦可以通過LoT技術，省卻了布線的麻煩，縮減了投資成本。KM貼片式料位計突破了國內現有料位檢測的技術，實現了料位監控的準確性，實時性與智能化。

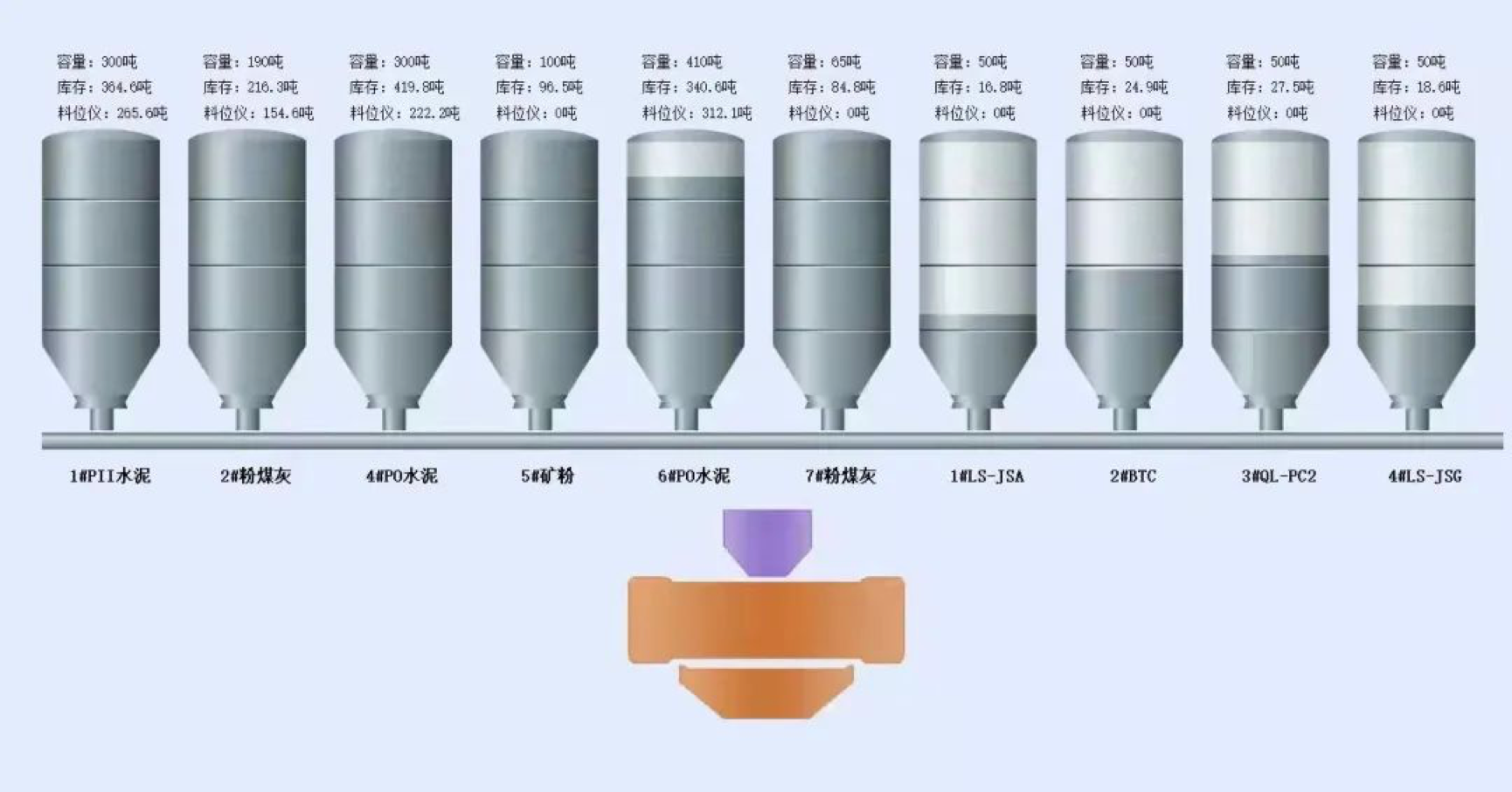

貼片式料位計項目實景

貼片式料位測量原理

▼

使用螺栓將貼片式傳感器緊密固定在料倉支腿上，支腿形變的同時會帶動貼片式傳感器一起形變，通過傳感器內部的高靈敏度應變片“感知”支腿的形變，將形變量轉換為電信號，最終得到料倉重量值。

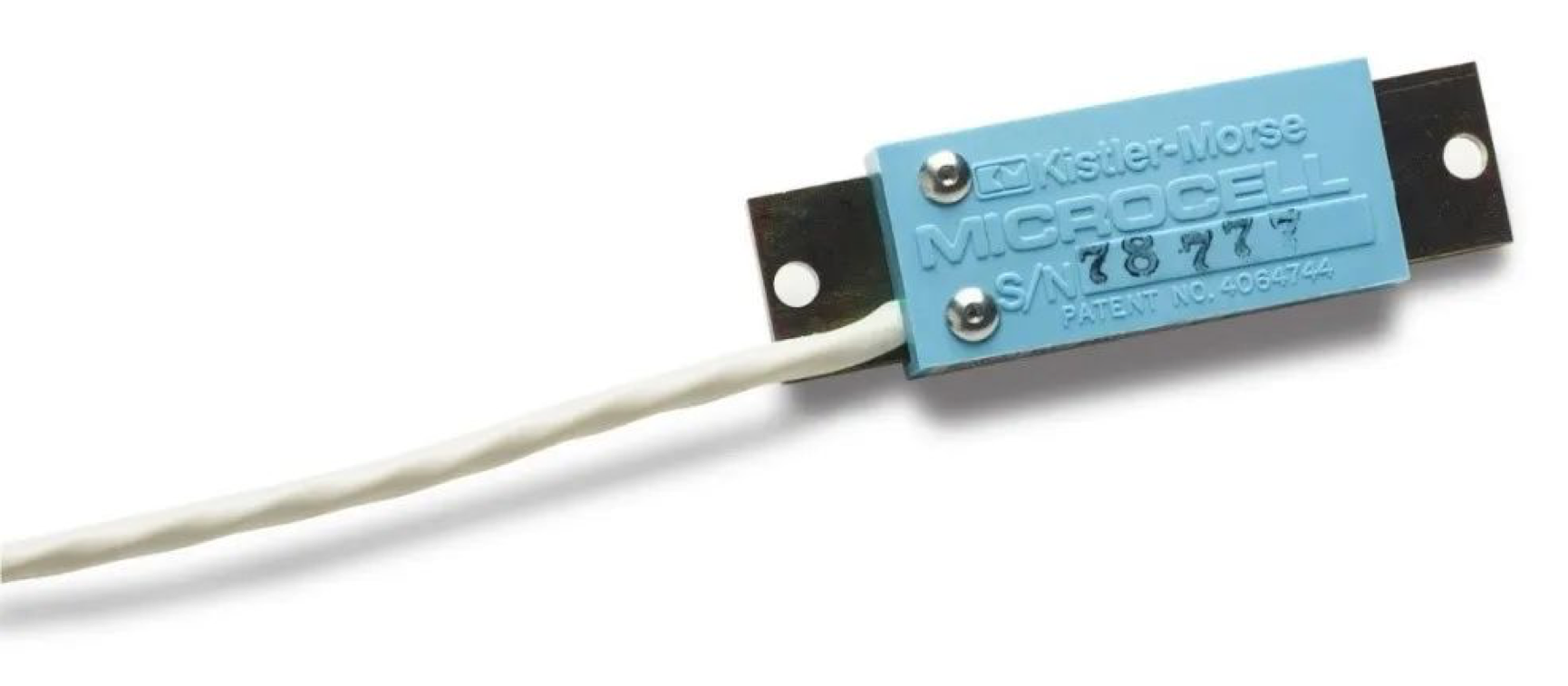

 Microcell貼片式傳感器

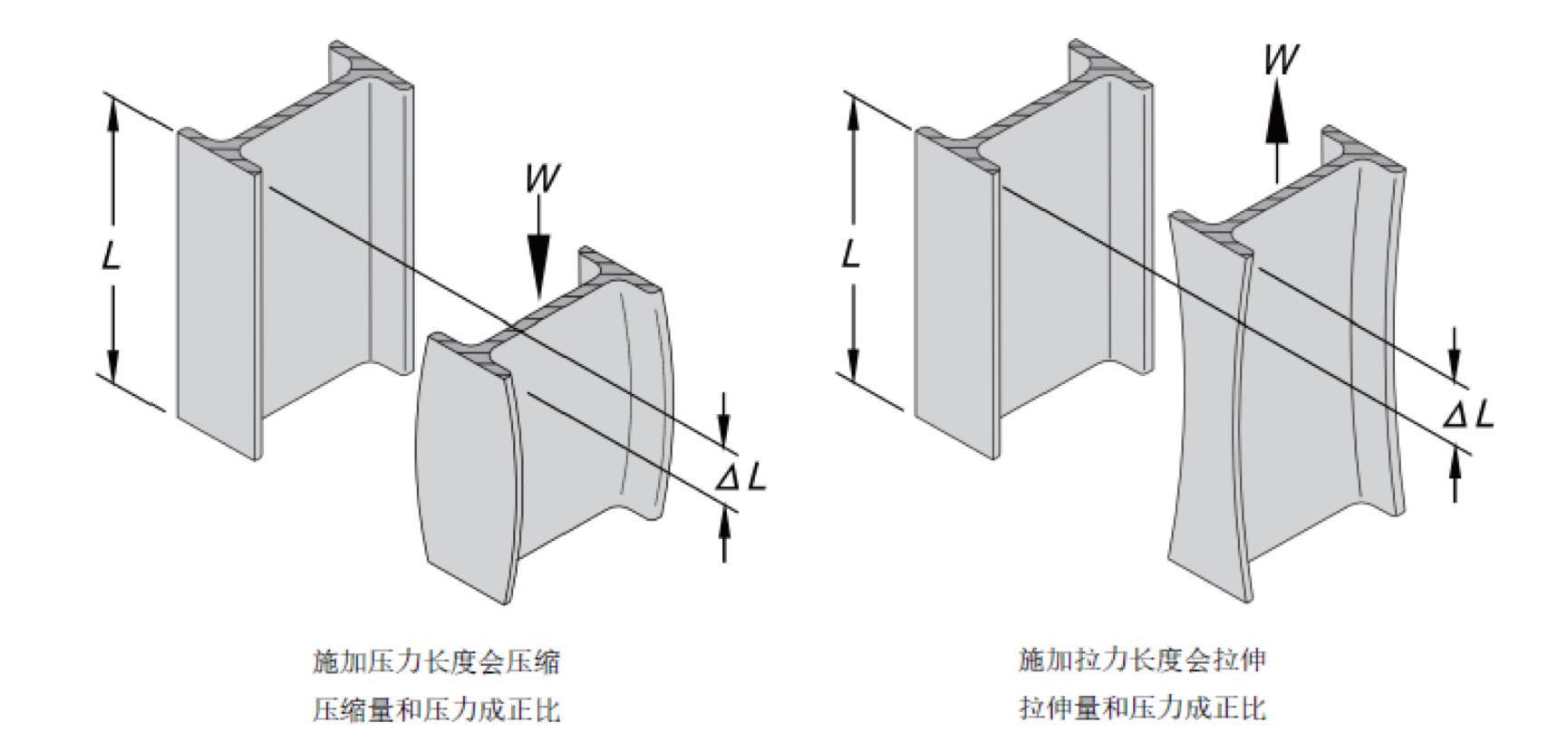

金屬支腿受力形變示意

KM的貼片式傳感器的特殊化設計，具有高靈敏度，可以檢測這些微小的形變，就可以感知到加載在這個支撐結構上的重力，進而測量出料倉內的料位高度。將貼片式傳感器用螺栓固定在料倉的支撐結構上就組成了一個測量系統。

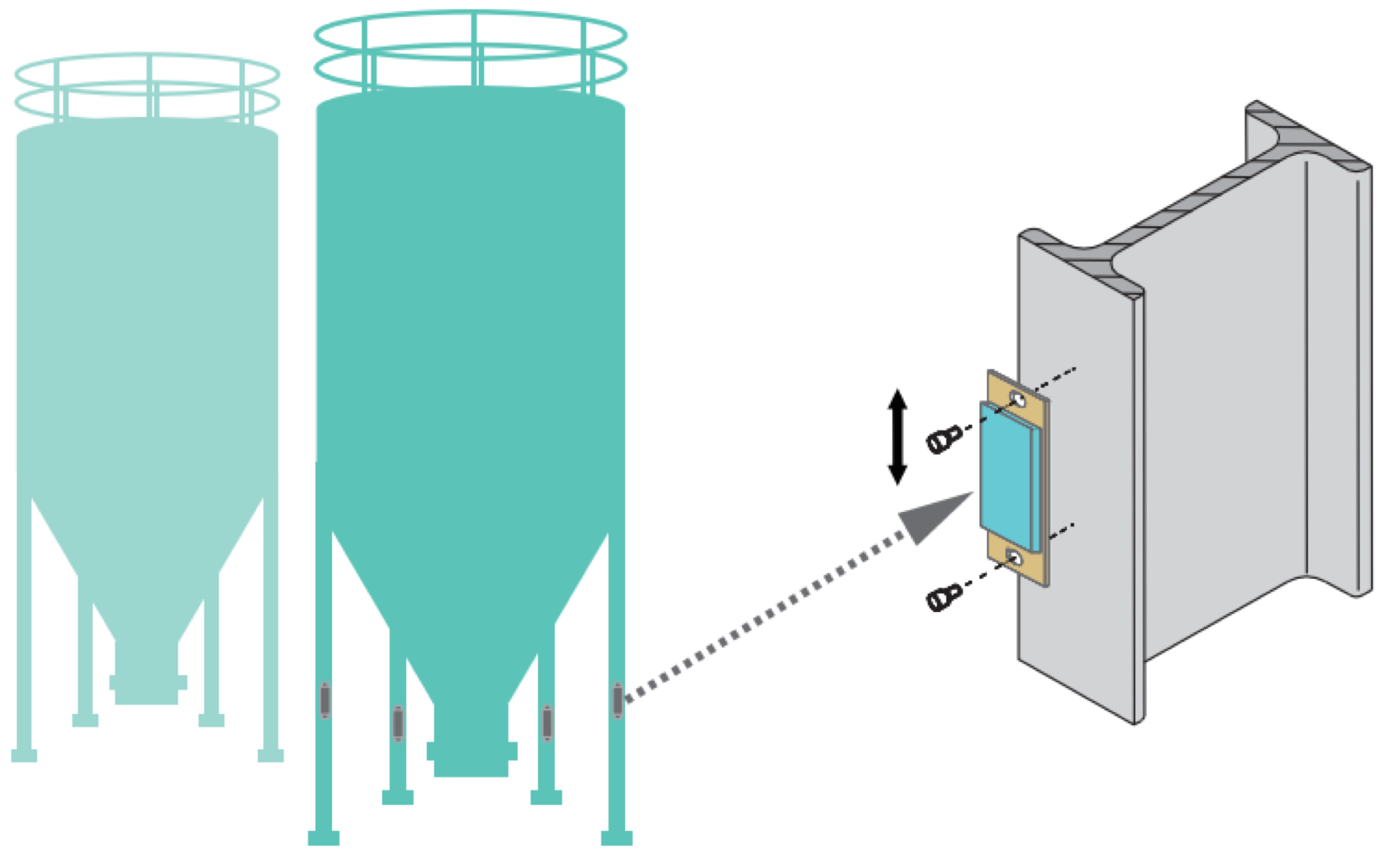

貼片式傳感器安裝位置

系統配置和安裝

▼

一套完整的系統通常包含：

a)為達到高精度，每個料倉安裝4只或8只貼片傳感器，傳感器安裝在料罐支腿內側

b)每個料倉使用1個SVS1000重量變送器，通過PROFINET協議將數據遠傳至攪拌站中控系統

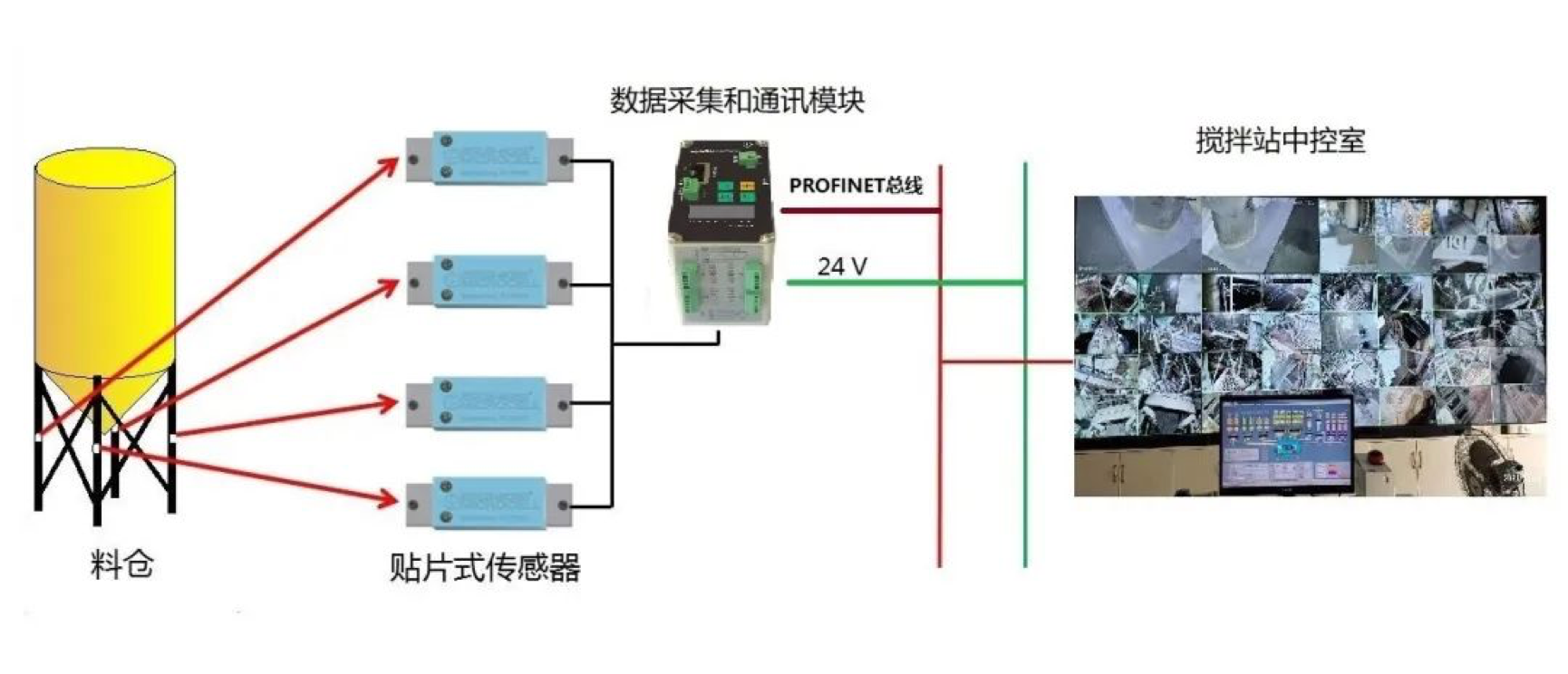

貼片式料位計系統拓?fù)鋱D

貼片式傳感器安裝過程比較簡單，不需要登高作業，不需要大型設備，不破壞支撐結構，不需要停產，也不需要清空料倉。僅需1個人，一些隨手小工具，每小時可安裝一個傳感器，對一個4條腿支撐的料倉來說，4小時即可完成安裝工作。

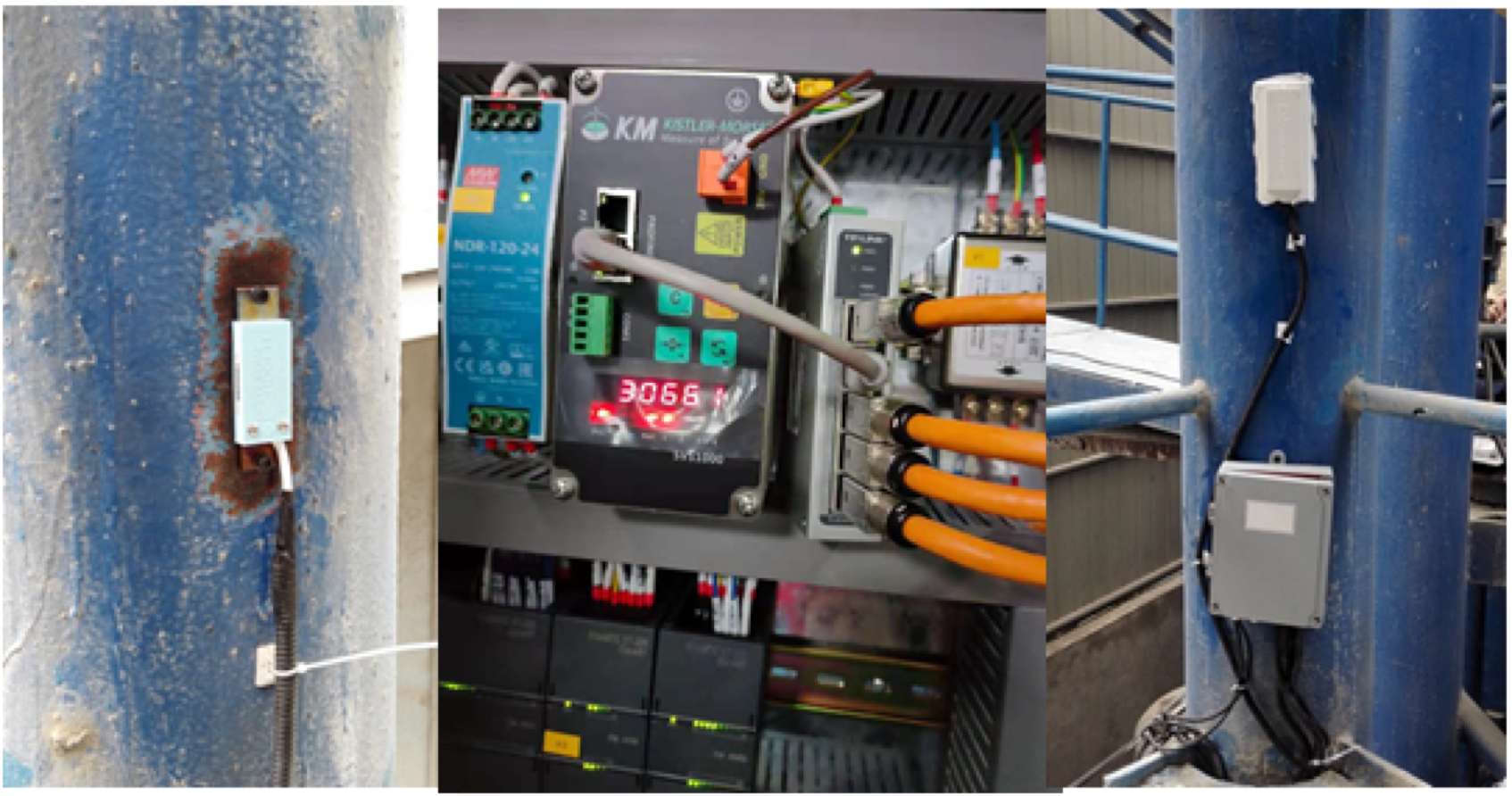

貼片式傳感器現場安裝效果

使用效果

▼

某客戶該系統持續運行了一年多，客戶將每日的原料進出料數據和貼片式料位計的數據進行對比，貼片式的實際使用精度應該在1～2％以內。

結論

▼

對于混凝土攪拌站而言，貼片式重量物位計綜合精度高，體積小巧，安裝方便，維護便捷，可以方便應用于新建項目、舊站設備改造等。對混凝土攪拌站的原材料進出存管理與損耗控制，起到高效安全的作用，在節能環保與成本控制等方面發揮顯著的效果。
